重工業における不適切な締結具の選択が、直ちに致命的な故障を引き起こすことはほとんどありません。その代わりに、装置のダウンタイムによる遅くて費用のかかる流出、早期のせん断破壊、および深刻な材料の蓄積が発生します。間違ったボルト頭の形状を使用すると、単純なジョイントが操作上の問題になります。キャリッジとプラウの両方のファスナーは回転を防ぐために四角いネックを使用していますが、それらのプロファイルは基本的に異なる環境に役立ちます。
ドーム型ヘッドは土木用途で破片を引っ掛けたり、切り落としたりする可能性がありますが、平らなヘッドは精密な機械加工が必要であり、設置時間が長くなります。これらの幾何学的および冶金学的違いを理解することで、現場でのコストのかかるメンテナンスミスを防ぐことができます。これらの重要なファスナーの構造設計、材料の適合性、取り付けのリスクを詳しく分析します。負荷能力を評価し、高摩擦ゾーンに適切な選択を実装する方法を学びます。このガイドは、要求の厳しい用途向けのファスナーを指定するエンジニアリングおよび調達チームに実用的な洞察を提供します。

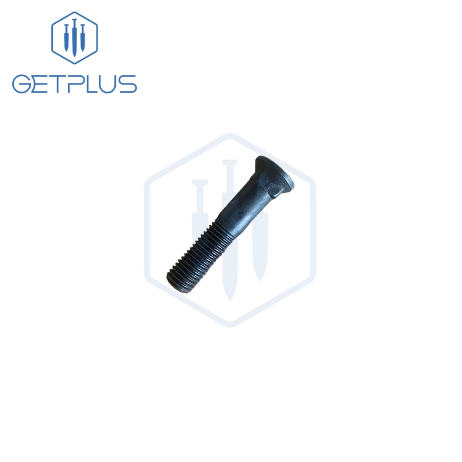

主な機能: プラウ ボルトは、高摩耗のフラッシュマウント用途向けに設計された平らな皿頭が特徴です。キャリッジボルトは、一般的な締め付けと美観に最適なドーム型ヘッドを備えています。
摩耗時の性能: プラウ ボルトの平坦なプロファイルにより引っ掛かりがなくなり、摩耗環境 (土木作業など) でのボルト頭のせん断が防止されます。
取り付け要件: プラウ ボルトには正確な皿穴の準備が必要ですが、キャリッジ ボルトには標準の貫通穴のみが必要なため、より迅速かつ安価に柔らかい材料に取り付けることができます。
規格: 仕様は工業規格、主にプラウ ボルトについては ASME B18.9、台車ボルトについては ASME B18.5 に大きく依存しています。
重機は非常に摩耗性の高い環境で稼働します。この状況を乗り切るために、エンジニアは 平らな皿頭が特徴の業界標準では、最新の機器では #3 ヘッド スタイルが非常に好まれています。この特定の形状により、ファスナーが合わせ面の内側に完全に同一平面に収まるようになります。正しく取り付けられた場合、平らなプロファイルにより、ジョイント上の材料の流れが妨げられなくなります。突起したエッジが岩、土、破片に引っかかることはありません。フラッシュデザインは、ジョイントの構造上の弱点を直接の衝撃から効果的に隠します。 プラウ ボルトを頼りにしています。
キャリッジの留め具は、ヘッドの形状に対してまったく異なるアプローチを採用しています。滑らかな丸いドームが特徴です。このドーム型のプロファイルにより、局所的な圧力がより広い表面積にわたって自然に分散されます。構造フレームや消費者向けのアセンブリでよく求められる、すっきりとした完成した外観を提供します。ただし、ドームは本質的に作業面の上に突き出ています。重工業では、この突起が危険な引っ掛かり点を生み出します。上げられたヘッドは常に通過する材料に当たるため、高摩擦ゾーンでは問題が発生します。
それぞれ異なるヘッドにもかかわらず、両方のファスナーは重要な機械的特徴を共有しています。どちらも頭のすぐ下にある四角い首を利用しています。このスクエアネックは母材に深く埋め込まれています。木のような柔らかい素材では、木目に押しつぶされてしまいます。金属アセンブリでは、事前にパンチされた、または重く機械加工された角穴にしっかりとロックされます。このインテリジェントな設計により、工具 1 つで締め付けが可能になります。メンテナンスチームは、ボルトの頭を固定するために 2 番目のレンチを必要とせずに、裏側からナットを簡単に締めることができます。
よくある間違い: 硬化鋼の標準的な丸い穴に四角い首を無理に押し込まないでください。正しく装着されません。ジョイントが緩んだままになり、クランプ力が大幅に低下します。
調達チームは、共同の安全を保証するために業界標準を厳格に遵守する必要があります。仕様を混在させると、構造上の破損の危険が生じます。
キャリッジ ボルト: 通常、メーカーはこれらの締結具を ASME B18.5 または DIN 603 規格に基づいて管理します。汎用の構造締結に適しています。
プラウ ファスナー: メーカーは、これらの堅牢なファスナーを ASME B18.9 に基づいて管理しています。この規格は、摩耗プレートの面一の設置に必要な厳しい公差を特に規定しています。
耐久性の高い用途では、関節に極度の力が加わります。このような環境に耐えるためには、高強度合金を選択する必要があります。グレード 8 の中炭素合金鋼は、ここではゴールドスタンダードです。メーカーはこの鋼を熱処理して、強力な引張強度と信頼性の高いせん断耐性を実現します。
2 つのスタイルを比較すると、一般的に皿頭の方が金属間の高振動接合部において優れた耐抜け性を発揮します。平頭の角度のある下側が皿穴にしっかりと食い込みます。これにより、横方向の荷重が鋼板に確実に分散されます。ドーム型ヘッドにはこのウェッジ効果がありません。これらは、ドームの下の平らな座面とスクエアネックの完全性に完全に依存しています。
留め具は、その周りの穴と同じように機能するだけです。ボルトの操作強度は本質的に嵌合穴の精度に関係します。公差が悪いと、高級グレード 8 ファスナーであっても性能が低下します。角穴の穴が大きすぎると、トルクがかかってネックが回転してしまいます。この空転により母材が破壊され、適切なクランプ力が得られなくなります。メーカーが宣伝する負荷能力を達成するには、厳密な加工公差を維持する必要があります。
表 1: グレード別の標準引張強度と降伏強度
学年 | 材質仕様 | 耐荷重 (psi) | 最小引張強さ (psi) | 代表的な用途 |
|---|---|---|---|---|
5年生 | 中炭素鋼、熱処理済み | 85,000 | 120,000 | 軽量耐摩耗プレート、木材フレーム |
8年生 | 中炭素合金鋼、焼き入れ焼き戻し | 120,000 | 150,000 | 重工事、土木作業、衝撃の大きい作業 |
せん断力の物理学を理解すると、ヘッドの形状が重要な理由が明確になります。厳しい状況では、大きな横方向の力が機器の表面をこすります。岩、コンクリート、密集した土はサンドペーパーのような役割を果たします。突き出たキャリッジ ボルトの頭がこの破片をすぐにキャッチします。衝撃を繰り返すと急速な冶金劣化が起こります。最終的には、激しい衝撃により壊滅的な頭部剪断が発生します。機器は摩耗プレートを落とし、動作の即時停止を余儀なくされます。
土工環境では、露出した接合部が許容されません。エンジニアはの使用を義務付けています。 、ブルドーザーの刃先、掘削機のバケットの歯、グレーダーのブレードに構造の完全性は、何時間も続く一定の摩耗衝撃に耐える必要があります。皿頭のデザインにより、スチールプレートが摩擦の衝撃を吸収します。ファスナーは安全に押し込まれたままで、直接摩耗を受けることなく高振動ジョイントをしっかりと固定します。 建設機械のプラウ ボルト
農機具はさまざまな種類の摩擦の課題に直面しています。土壌密度、水分、有機物が組み合わさって、深刻な抵抗が発生します。機器メーカーは、 プラウシェアおよび重耕栽培機器用のここでは、完全にフラッシュ マウントが 2 つの目的を果たします。まず、ファスナーの磨耗を防ぎます。第二に、汚れや粘着性の有機物が接合部の周囲に蓄積するのを防ぎます。この滑らかな表面により、作業機の流体力学的効率と空気力学的効率が維持され、作業機を牽引するトラクターの燃料消費量が削減されます。 農業用プラウ ボルトを指定しています。
キャリッジボルトは横方向の衝撃に対して非常に脆弱です。動的な高摩擦ゾーンには決して配置しないでください。それらは静的構造接合部に属します。シャーシを組み立てたり、トレーラーの木製サイドボードを固定したりするために使用します。地面に接触するツールや、バルク材料が金属表面を活発に流れる場所から遠く離れた場所に保管してください。
これら 2 つのオプションでは、インストール方法が大きく異なります。加工要件と運用上の利点を比較検討する必要があります。
皿穴ファスナーには、正確な穴の準備が必要です。ボルトの頭と一致するように正確な角度 (通常は 80 度または 90 度) を加工する必要があります。これにより、実装に特有のリスクが生じます。皿穴の角度または深さが正しくないと、2 つの悪い結果に直面することになります。穴あけが浅すぎるとボルトが飛び出し、せん断の危険があります。ドリルを深くしすぎると、ボルトの頭が表面の下に沈んでしまいます。これにより、ジョイントのクランプ力が低下し、空のキャビティに破片が詰まる可能性があります。
逆に、ドーム型ファスナーの場合は最小限の準備が必要です。必要なのは標準的な丸穴または四角穴だけです。木材などの柔らかい素材にきれいに自己埋め込みます。金属加工では、事前に穴を開けられた金属板にすぐに落ちます。この単純な要件により、初期製造時に非常に安価かつ迅速に設置できるようになります。
摩耗したボルトを現場で交換するという現実も考慮する必要があります。高腐食環境では、ネジ山とヘッドが母材に融合します。
ドーム型ヘッドの抽出: 突き出たヘッドは物理的な表面を提供します。整備士がそれを掴んだり、溝を切ったり、エアノミで素早く打ち落としたりすることもあります。
フラッシュ ヘッドの抽出: フラッシュ マウント ヘッドには大きな課題があります。ジョイント部にサビやゴミが詰まってしまうとヘッドを掴むことができなくなります。
現場での解決策: 技術者は、ナットの裏側を吹き飛ばすために酸素アセチレン トーチを使用することがよくあります。あるいは、ジョイントを潰すためにボルトの中心を完全にドリルで開ける必要があります。
ベストプラクティス: 地面に固定するファスナーのネジ山には、常に高品質の焼き付き防止剤を塗布してください。これにより、次のメンテナンス サイクルでの何時間もの破壊的な労力が節約されます。
最適なファスナーを選択するには、構造上のニーズ、表面の摩擦、組み立てコストのバランスを考慮する必要があります。この明確な意思決定マトリックスを使用して、調達戦略を導きます。
次の場合にプラウ ファスナーを選択してください。
材料の流れを可能にするために、合わせ面は完全に平らなままでなければなりません。
特定の用途には、重度の高摩擦または摩耗が伴います。
金属間のせん断強度と引き抜き耐性は安全性にとって最も重要です。
予算内で高精度の CNC 加工や特殊な皿穴工具に対応できます。
次の場合にキャリッジ ファスナーを選択してください。
木材と木材、または木材と金属のアセンブリを締結しています。
表面の突起は許容範囲内であり、引っかかる危険はありません。
組み立てラインの効率を高めるには、迅速かつ低コストの設置が最優先事項です。
滑らかで見た目にも美しい外装仕上げは、重要なデザイン要素です。
比較表: 機能の内訳
機能カテゴリ | プラウ ファスナー (#3 ヘッド) | キャリッジファスナー |
|---|---|---|
ヘッド形状 | 平、皿穴 | ドーム型、隆起型 |
回転防止方式 | スクエアネック | スクエアネック |
取り付け穴 | 精密皿穴＋角穴・丸穴 | 標準の角型または丸型スルーホール |
耐摩耗性 | 優れた (フラッシュマウント) | 悪い（キャッチポイントが突出している） |
主な使用例 | 土工、地面に係合するツール | 構造フレーム、木材接合部 |
フリート管理者は、サプライチェーンにおける計り知れない課題に直面しています。ハードウェアを標準化すると、在庫管理が大幅に簡素化されます。多くの重機フリートは、すべての摩耗プレートに対して #3 ヘッド スタイルを厳密に標準化しています。この慣行により、メンテナンス トラックに必要な SKU の種類が制限されます。メンテナンスミスも大幅に減少します。在庫箱にフラットヘッドしか存在しない場合、整備士は誤って脆弱なドーム型ヘッドを掘削機のバケットに取り付けることはできません。
これら 2 つの構造ファスナーのどちらを選択するかは、表面の摩耗の有無と穴の準備にかかる許容可能なコストによって完全に決まります。ヘッドの形状を、ジョイントが受ける環境摩擦に適合させる必要があります。ドーム型ヘッドは、迅速な組み立てと静的ジョイントのきれいな美観を提供しますが、土木移動や農業栽培の暴力に耐えることはできません。皿頭フラットヘッドは、ジョイントの最も弱い部分を隠すことで、機械の稼働時間を長く保ちます。
次に進む前に、機器の OEM トルク仕様を注意深く確認してください。現在の穴の下準備能力を評価して、機械工場が厳しい皿穴公差を保持できることを確認します。最後に、正確な適合を保証するために、大量調達を完了する前に、ファスナー販売業者に技術仕様書または材料サンプルをリクエストしてください。
A: 歴史的なバリエーションは存在しますが、#3 スタイルはシンプルなフラットヘッドとスクエアネックを特徴とする現代の工業標準です。 #7 スタイルは、明確なヘッドテーパーを特徴とし、回転を防ぐためにスクエアネックの代わりにキー溝を使用しています。レガシー機器の修復以外では、#7 の亜種に遭遇することはほとんどありません。
A: はい、ただし構造フレームのアセンブリにのみ適用されます。これらを使用してシャーシを構築したり、安全シールドを取り付けたり、木製ホッパーを固定したりできます。土壌の蓄積を防ぐために農業用平頭ファスナーが厳密に必要とされる地面に接触する摩耗部品には決して使用しないでください。
A: グレード 8 鋼は、極度のせん断力にさらされる高衝撃建設機械にとって非常に重要です。ただし、グレード 5 などの低いグレードは、軽量で重要ではない摩耗プレートには完全に十分です。アプリケーションの具体的な影響負荷を評価して、オーバーエンジニアリングや調達予算の無駄を回避します。
A: 現場でのメンテナンスでは、取り付けプレートの損傷が判明することがよくあります。穴が丸いと、回転防止ネックがグリップできなくなります。取り付けプレートを溶接して再度穴を開けて修理するか、大きめのファスナーを使用する必要があります。スクエアネックが機能するには、厳密な寸法公差が必要です。
