設備のダウンタイムは、建設および掘削プロジェクトにおける隠れたマージンキラーです。コンポーネントの故障は、単純な修理費用をはるかに超えています。これはプロジェクトの直接的な遅延を表します。突然の故障により、作業スタッフ全員が無力になってしまいます。それらはタイトな建設スケジュールを混乱させます。壊れるまで機械を操作するのは危険な習慣です。機械の構造を深く理解する必要があります。機械的な問題を早期に発見すれば、致命的な損傷を防ぐことができます。部品の品質を正しく評価すると、標準以下の交換を回避できます。しっかりしたメンテナンス戦略がなければ、突然の障害によりスケジュールが継続的に台無しになってしまいます。
このガイドでは、基本的なコンポーネントの識別を超えて説明します。私たちは掘削機ゾーンを理解するための技術的フレームワークを提供します。交換材料を正確に精査する方法を学びます。また、メンテナンス トリガーのタイミングを効果的に設定する方法についても詳しく説明します。運用稼働時間を最大化する実用的な方法を発見します。当社のアプローチは、事後対応の修理よりも事前対応のエンジニアリング標準を優先します。これらの検査方法はすぐに実装できます。機器を知ることで、機器の寿命が大幅に延びます。
掘削機のアーキテクチャは、下部構造 (車台)、上部構造 (ハウス/キャブ)、フロント作業装置といった構造ゾーンを通じて最もよく理解されます。
重要な機器の故障の約 80% は、油圧システムとエンジン システムに起因します。ここでのプロアクティブな監視は交渉の余地がありません。
掘削機のスペアパーツ を評価するには 、値札を無視して材料科学を精査する必要があります (バケットの歯には ZGMn13 鋼、トラックシューには 40Mn2 など)。
交換のタイミングは推測ではなく、確実なデータ (例: 30% 以上のトラック摩耗、10% 以上の油圧低下) に基づいて決定する必要があります。
機器設計を理解するには、正確な構造マッピングが必要です。私たちはマシンを個別の物理ゾーンに分類します。各ゾーンには独自の検査プロトコルが必要です。次の表は、コア コンポーネントを物理的な場所にマッピングします。
構造ゾーン | コアコンポーネント | 一次機能 |
|---|---|---|
下部構造（車台） | トラックシュー、アイドラー、ローラー、スルーリング | 可動性、安定性、ベースサポートを提供します |
上部構造（ハウス・キャブ） | エンジン、コントロールバルブ、キャブ、カウンターウェイト | 発電とオペレーター制御を収容 |
フロント作業装置 | ブーム、アーム、油圧シリンダー、バケット | 掘削やマテリアルハンドリングを実行します |
下部構造は基礎を形成します。動作重量全体を支えます。このゾーンは、起伏の多い地形での必須の機動性を提供します。主要なコンポーネントには、トラック シュー、トラック チェーン、アイドラーが含まれます。キャリア ローラー、トラック ローラー、スプロケット、旋回リングも収容されています。
これらの要素を厳密に維持する必要があります。旋回リングは、スイング ベアリングと呼ばれることがよくあります。上部フレームと下部フレームの間に直接配置されます。これにより、機械を 360 度完全に回転させることができます。厳密な給脂間隔が必要です。汚れや破片が常にこのベアリングを攻撃します。潤滑を省略すると、壊滅的な金属研削が発生します。損傷した旋回リングの修理には多大な労力が必要です。上院全体をシャーシから持ち上げる必要があります。
上部構造は車台の上にあります。発電システムが含まれています。主なコンポーネントには、カウンターウェイトとエンジン コンパートメントが含まれます。メインコントロールバルブはエンジンの直上にあります。作動油タンクと運転台もここにあります。
安全コンプライアンスはキャブの設計に大きく影響します。キャブには検証可能な構造保護が備わっていなければなりません。ロールオーバー保護構造 (ROPS) が必要です。落下物防護構造 (FOPS) も必要です。これらのフレームワークは重大な事故の際にオペレーターを保護します。大きな衝撃力を吸収します。 ROPS フレームを変更したり、ドリルダウンしたりしないでください。そうすることにより、その構造的完全性が完全に無効になります。
エンジニアリングバランスは高精度です。カウンタウエイト対機械トン数の比率は非常に重要です。標準的な 40 トンの機械を考えてみましょう。特定のカウンターウェイト質量が必要です。このバランスにより、アームを最大限に伸ばしたときの転倒を防ぎます。フロント機器に過負荷がかかると、危険な不安定性が生じます。重いアタッチメントを取り付ける前に、必ずカウンターウェイトの仕様を確認してください。
実際の掘削作業はフロント作業機が行います。それは水力を計り知れない物理的な力に変換します。作業によっては、特定のブームとアームのセットアップが必要になります。
エンジニアは特定の環境向けに作業アームを設計します。通常、それらは主に 2 つのタイプに分類されます。標準のモノブームは優れた安定性を提供します。標準的な掘削作業を完璧に処理します。それらは単一の固体部分で構成されています。マルチブームまたは多関節アームは別の目的に役立ちます。複数のピボットポイントを備えています。高い機動性を実現します。通信事業者は、都市部の限られたスペースでそれらを好みます。
アームの長さは操作パフォーマンスに直接影響します。アームが短いと、ブレイクアウト力が大幅に増加します。硬い材料をこじ開けるのに最大のパワーを発揮します。重い岩石の掘削には、より短くて太いアームが必要です。アームが長くなり、到達範囲が広がります。これにより、オペレーターはより深い溝を掘ることができます。リーチを拡張すると、全体的なレバレッジが減少します。リーチ要件と実際の掘削能力のバランスを取る必要があります。

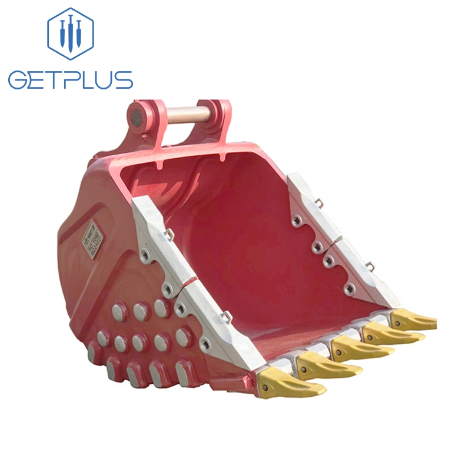

交換用掘削機バケット を購入するには、 慎重な分析が必要です。アタッチメントを特定の地面の状態に合わせる必要があります。間違ったバケットを使用すると、歯の磨耗が早まります。掘削効率も低下します。
アップグレードするときは、次の一般的なバリエーションを考慮してください。
掘削バケツ: 標準的な歯と中程度の容量が特徴です。一般的な緩い土壌を効果的に移動します。住宅建設プロジェクトによく適しています。
ロックバケツ: メーカーはこれらを大幅に強化します。側板が厚く、歯が強いのが特徴です。研磨材を簡単に破壊します。採石場のオペレーターは常にそれらを頼りにしています。
排水バケツ: これらは幅広で滑らかなエッジを持っています。彼らには出っ歯がまったくありません。オペレーターはタスクを評価するためにこれらを使用します。狭いユーティリティトレンチの成形に優れています。
バケットのスタイルを土壌の種類に合わせることで、不要な水圧負担を防ぎます。
重機は完全に流体力に依存しています。業界データは、メンテナンスの重要な現実を明らかにします。動作上の障害の約 80% は、油圧またはエンジンの不均衡に起因します。これらのシステムを監視することで、致命的な故障を防ぐことができます。小さな漏れを無視すると、大規模な内部障害が発生します。
掘削機はさまざまな油圧供給方法を使用します。オープンセンター システムとクローズドセンター システムの違いを理解する必要があります。オープンセンターシステムにより流体が連続的に循環します。待機時でも作動油を圧送します。この連続的な流れにより過剰な熱が発生します。ポンプ内部の磨耗が早くなります。
クローズドセンター システムは動作が異なります。オペレータの要求に応じてのみ液体をポンプで送り出します。ポンプのストロークはジョイスティックの入力に基づいて調整されます。この選択的なポンピングにより、エンジン全体の負荷が軽減されます。優れたエネルギー効率を実現します。最新の機械はクローズドセンター設計を非常に好みます。よりスムーズで正確な動作制御を実現します。
油圧回路にはいくつかの重要な部品が含まれています。油圧シリンダーがブーム、アーム、バケットを駆動します。メイン油圧ポンプは必要な流量を生成します。メインリザーバーから液体を引き出します。パイロット ラインは、オペレーターのジョイスティック コマンドをメイン制御バルブに送信します。メインコントロールバルブは頭脳の役割を果たします。高圧流体を特定のシリンダーに送ります。
最新の油圧システムは、膨大な圧力の下で動作します。通常は 300 ～ 350 bar に達します。この極端な力には絶対的な精度が必要です。バルブまたはホースを交換するには、OEM 圧力定格が正確に一致する必要があります。標準以下のホースを取り付けると、激しい噴出の危険があります。破裂した高圧ラインによりオイルが噴射され、危険な状態になります。すべての交換コンポーネントの圧力許容差を確認する必要があります。
信頼性の高い交換コンポーネントを購入するには、技術的な精査が必要です。サードパーティの製造元を厳密に精査する必要があります。購買チームに重要な透明性を要求するよう指示してください。 「高い耐久性」などの一般的な宣伝文句に決して妥協しないでください。使用されている鋼材の正確なグレードを知る必要があります。純正の 掘削機部品を使用することで 、機器の安全な動作が保証されます。
異なる構造ゾーンには特定の冶金学的特性が必要です。購入前にこれらのベンチマークを使用して品質を評価してください。
地面係合ツール (GET): バケットの歯は毎日の大きな衝撃を吸収します。高マンガン鋼から鍛造する必要があります。 ZGMn13 は優れた標準です。この鋼は独特の加工硬化特性を持っています。実際、衝撃により外層は硬くなります。 Hardox のような独自の耐摩耗性プレートは、衝撃の大きい岩石作業にも完璧に対応します。
油圧: ピストン ロッドは常に摩擦と天候にさらされています。窒化鋼を使用する必要があります。 38CrMoAl は業界の主要な例です。硬質クロムメッキも必要です。この組み合わせにより、環境腐食に効果的に耐えられます。微細な孔食を防ぎます。孔食は油圧シールを急速に破壊します。
足回り: トラック シューズは常に摩耗しやすい地形と擦れます。中炭素合金鋼が必要です。 40Mn2 鋼は、この一定の摩耗摩擦に耐えます。製造時に適切な熱処理を行うことが不可欠です。鋼に最適な靭性を与えます。
高品質の材料を一貫して調達する必要があります。常にサプライヤーに冶金証明書を求めてください。規格外の金属は大きな負荷がかかると亀裂が入ります。を購入する場合は、材料仕様を厳密に確認してください 掘削機のスペアパーツ.
測定可能な摩耗に基づいてコンポーネントを交換する必要があります。推測は早期の失敗につながります。厳密なデータ ルールを確立すると、機械が保護されます。
厳密な液体交換スケジュールを確立してください。エンジンオイル交換は250～500時間で標準化。オイルフィルターも必ず同時に交換してください。作動油は 2,000 ～ 3,000 時間で交換してください。高品質の作動油は非常に重要です。ポンプ内の内部摩擦を軽減します。この品質により、エネルギー消費が最大 5% 削減されます。
足回りには厳格な摩耗制限を適用します。 500 時間ごとに車台全体の検査を義務付けます。トラックの摩耗が 30% を超えると、交換が必須のしきい値を示します。摩耗したトラックを走行させるとスプロケットが損傷します。また、最終駆動モーターにも負担がかかります。ピンとブッシュの摩耗を測定するには、専用のキャリパーが必要です。これらのツールを適切に使用できるようにメンテナンス スタッフを訓練してください。
システムの警告サインを注意深く監視してください。油圧が 10% 低下した場合は、内部バイパスが発生していることを示します。液体は仕事をする代わりに、摩耗したシールをすり抜けていきます。異常な温度上昇も同様に危険です。 10°C を超える偏差がある場合は、通常、直ちに対処する必要があります。コントロールバルブまたはシールキットの交換が必要になる可能性があります。高温で運転するとオイルが化学的に劣化します。
部品の交換には重大な実装リスクが伴います。メンテナンス中は安全プロトコルを重視する必要があります。圧力がかかっている油圧ラインは絶対に取り外さないでください。まず油圧システムの圧力を完全に解放する必要があります。最新の掘削機は、キャブ内に圧力解放ボタンを備えています。
常に適切な物理的サポートを使用してください。常に頑丈な機械式ジャッキを使用してください。重量を保持するために油圧のみに依存しないでください。シールが飛んでしまうと、機械が瞬時に落下してしまいます。この間違いにより、重度の圧挫傷が発生します。最後に、ハードウェアを適切に固定します。高振動ボルトにはスレッドロッカーの使用が義務付けられ、緩みを防止します。すべてのボルトを工場出荷時の仕様に従って締め付けます。
コンポーネントの機能を知ることはステップ 1 にすぎません。プロジェクトの実際の収益性は、戦略的なメンテナンスから生まれます。検証済みの高品質な材料を調達することで、マシンの稼働時間が長くなります。流体温度を監視し、摩耗を厳密に追跡します。ハードメトリックデータに基づいて修理スケジュールを立てます。
現在の機器のメンテナンス ログを今すぐ監査してください。サービス記録を上記の指標と比較します。検査ルーチンを直ちに更新してください。アプリケーション固有の交換コンポーネントの見積もりについては、当社の専門専門家チームにご相談ください。私たちは、サイトが必要とする正確なマテリアルの調達をお手伝いします。
A: マシンを 3 つの主要なゾーンに分割します。下部構造には履帯とモーターが含まれています。上部構造には、キャブ、エンジン、カウンターウェイトが収納されています。作業機にはブーム、アーム、バケットが含まれます。
A: ブームは主要な下部セクションです。母屋に直接取り付けてあります。アームはブームとバケットを接続します。オペレーターはアームのことを「スティック」または「ひしゃく」と呼ぶことがよくあります。
A: 500 運転時間ごとに線路を検査する必要があります。トラックの摩耗が 30% を超えたら交換する必要があります。この摩耗限界を超えて使用すると、スプロケットとローラーに重大な損傷が生じます。
A: 動きが鈍い場合は、油圧が低下していることを示します。これは通常、液体の不純物やシールの漏れが原因で発生します。また、メインコントロールバルブの深刻な劣化を示している可能性もあります。
