頑丈な土木機械や農業機械のハードウェアを指定するには、推測の余地はありません。ファスナーの選択におけるわずかな測定誤差は、ブレードの取り付け不良、高荷重の衝撃による構造のせん断、および費用のかかる計画外のダウンタイムにつながります。このような壊滅的な機械的災害を回避するには、絶対に正確さが必要です。標準的な市販のファスナーとは異なり、これらのコンポーネントを測定するには、独特の皿座と特殊なヘッドの形状を考慮する必要があります。これらの物理的寸法を誤って解釈すると、ネジの露出、取り付けの緩み、または完全な構造上の破損が生じることがよくあります。過酷な動作環境では、予期せぬ機器の故障が発生するわけにはいきません。このガイドでは、これらの重要なファスナーを適切に評価するために必要な、正確な測定プロトコル、材料グレードの要件、および設置の実際について詳しく説明します。当社は、お客様が自信を持って特定の機械群に適したハードウェアを調達できるようお手伝いいたします。毎回、適切に測定し、安全で永続的で信頼性の高い設置を行う方法を学びます。
測定標準: 長さの測定には、フラッシュマウントを考慮してヘッドの高さを含める必要があり、これは標準の六角ボルトプロトコルからの重大な逸脱です。
ヘッドの形状がフィット感を決定づけます: フラット プロファイル (No. 7) とドーム型プロファイル (No. 3) を区別することで、キャリパー測定の開始点が変わります。
寸法精度 ≠ 耐久性: 完璧なサイズのボルトであっても、荷重要件 (グレード 5 対グレード 8/9) が動作環境と一致しない場合は、やはり破損します。
取り付けの完全性: ロック ナットを再利用したり、表面処理を無視したりすると、完璧に測定され指定された高強度ボルトであっても危険が伴います。

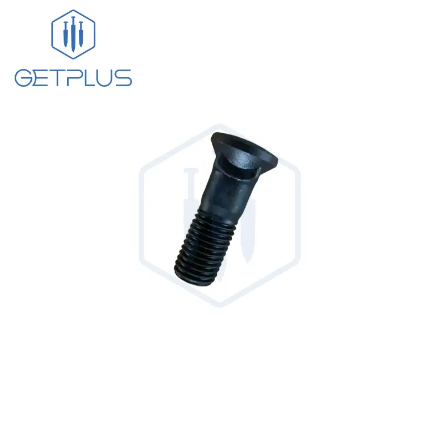

調達チームは、標準の六角ボルトの測定ルールを適用して、誤った長さを注文することがよくあります。標準ファスナーは、耐荷重面の下から測定します。キャリパーをヘッドの下に置き、シャンクを測ります。このアプローチは、皿穴土木ハードウェアを測定する場合には完全に失敗します。
フラッシュマウント要件を理解する必要があります。主な設計機能には、ブレード全体に滑らかで突起のない表面を作成することが含まれます。突き出たヘッドが石や土、ゴミをキャッチします。この引っ掛かり効果により、極度のせん断力が発生します。ファスナーの長さの計算には、ブレードとモールドボードの内部に占める合計スペースを含める必要があります。
測定プロトコルでは絶対的な精度が要求されます。測定値は、ヘッドの最上部からねじ付きシャンクの最端までにわたる必要があります。ファスナーの物理的な長さ全体を測定します。調達するという プラウ ボルトを正確に ことは、従来のファスナーの習慣を完全に無視することを意味します。
正確なベースライン測定は、ビジネスの成功を促進します。適切な寸法であれば、止まり穴で底が出るボルトを購入する必要がなくなります。明らかに長いシャンクにより、露出したねじ山が激しい腐食や側面衝撃に対して脆弱になります。逆に、長さが小さすぎると、ロックナットに適切なねじ山の係合が得られません。
四角い首が測定線の始点を示していると仮定します。
凸型ヘッド スタイルのドームの高さを無視します。
2D + 0.25 ルールを検証せずに、ねじの長さを視覚的に推定します。
さまざまなヘビーデューティー用途には、特定のヘッド形状が必要です。各スタイルにより、測定ツールの構成方法が変わります。数値を記録する前に、ヘッドのプロファイルを識別する必要があります。
メーカーは、ブルドーザーや摩耗の多い環境向けに No. 3 ヘッドを設計しています。凸状の形状により、激しい地面の摩擦に対して余分な摩耗材料が提供されます。このスタイルを測定するには、ボルトの最高点を特定する必要があります。
デジタルノギスを完全に開きます。
固定ジョーを凸状クラウンの最大直径に置きます。
スライディングジョーをネジ付きシャンクの平らな端まで伸ばします。
全長を記録します。
No. 7 ヘッドは、掘削機のバケット歯と平滑面グレーダーの業界標準として機能します。完全に面一に設置され、通過する物質に対する抵抗がゼロです。
頭のてっぺんに平らな直定規を置きます。
キャリパーのジョーをこの平らな基準面に当てます。
ねじ山の絶対先端までまっすぐに測定します。
キャリパーがシャンクに対して完全に平行に保たれていることを確認してください。
スクエアネックは重要な回転防止機能として機能します。この正方形のプロファイルの幅を正確に測定する必要があります。このセクションは、機器のパンチアウト穴にロックされます。公差が緩いため、激しい振動時の回転摩耗が許容されます。最終的に、留め具は取り付けプレートから外に出て自由に回転します。
製造プロセスにより、わずかな寸法のばらつきが生じます。仕様を最終決定する際には、標準の長さの公差を考慮する必要があります。厳しい公差により、幅広いブレードスパンにわたって一貫した取り付けが保証されます。品質保証チェックのガイドとして、以下の公差表を確認してください。
ファスナー径別長さ許容差表 | ||
呼び径範囲 | 標準長さの許容差 | 品質への影響 |
|---|---|---|
1/4インチ～3/8インチ | ±0.03インチ | 農業用軽量ブレードに不可欠です。 |
7/16から1/2まで | ±0.06インチ | 中量級選別装置の標準です。 |
5/8インチから1インチ | ±0.12インチ | 鉱山重機の許容可能な差異。 |
間違った鋼種を選択すると、完璧なサイズの留め具でも折れてしまいます。寸法精度は、適切な材料強度がなければ意味がありません。引張定格を特定の動作環境に合わせる必要があります。
グレード 5 のハードウェアは炭素鋼に依存しています。このグレードは 120,000 psi の引張強度を備えています。軽度から中度の農業用途にはグレード 5 を選択する必要があります。このような設定では、一般的なコスト効率よりも極端な影響が優先されます。平坦な市道を走行する除雪車は、多くの場合、グレード 5 をうまく活用しています。
グレード 8 のハードウェアには合金鋼が使用されており、耐久性を最大限に高めています。 150,000 psi という強力な引張強度を実現します。グレード 8 は、重土木建設、粗いグレーディング、および高密度材料の押し込みに対する必須要件を表します。衝撃の大きい岩石を除去すると、グレード 5 のコンポーネントが瞬時に切断されます。
製造プロセスは原材料のグレードと同じくらい重要です。を指定すると、 鍛造プラウ ボルト 金属内での連続的な粒子の流れが保証されます。鍛造により、内部のスチール構造が四角いネックとヘッドの輪郭に沿って配置されます。この連続的な流れにより、水平方向の力が加わったときにヘッドが剥がれるリスクが大幅に軽減されます。
熱処理は現場での生存可能性を決定します。の評価は 熱処理されたプラウ ボルト 、摩耗の多い環境では非常に重要です。熱処理により最適なコア硬度が確保されます。グレード 8 の品目は通常、C33 ～ C39 のロックウェル硬度評価を必要とします。この特定の範囲は、表面の耐摩耗性と本質的な内部延性のバランスを完全にとります。適切な延性により、突然の激しい衝撃による脆性破損を防ぎます。
メンテナンス チームは、インストール中に完全に指定されたハードウェアを妨害することがよくあります。現実世界の状況では、エンジニアリング スプレッドシートでは目に見えない変数が導入されます。厳密なインストール プロトコルを強制する必要があります。
高級重機用ボルトは通常、ストーバー スタイルのロック ナットと組み合わせられます。メーカーは、取り付け時にねじ山を機械的に変形させるように、これらの特殊なナットを設計しています。この変形により強い摩擦が発生し、振動による緩みを防ぎます。これらのナットを再使用すると、新しいボルトのねじ山の完全性が直ちに破壊されます。ロックナットは厳密な消耗品です。 1 回使用した後は廃棄する必要があります。
取り付けテンプレートを清掃しないと、失敗が保証されます。整備士はブレードの交換を急ぐことがよくあります。ブレードの皿穴内部に詰まった汚れ、氷、深い錆は無視されます。この破片により、ハードウェアが完全に面一に収まらなくなります。ヘッドを上げると有効取り付け長さが変わります。シャンクの最も弱い部分に即座にせん断応力が加わります。すべての取り付け穴を徹底的にワイヤーブラシで磨く必要があります。
トルク値の推測は機械を台無しにします。アンダートルクによりスクエアネックが緩くガタつきます。激しい振動により、高価な取り付け穴がすぐに溶けてしまいます。過剰なトルクも同様に破壊的であることがわかります。過度に締め付けると、金属が自然降伏点を超えて伸びてしまいます。伸びたファスナーは保持力を失い、最初の大きな負荷がかかるとスナップしてしまいます。厳格な SAE トルク チャートの遵守は引き続き絶対的に必須です。
ベンダーを評価するには、カタログの基本的な寸法を考慮する必要があります。調達チームは、サプライヤーを最終候補者に絞り込むための体系的なアプローチを必要としています。信頼性の高い頑丈なハードウェアを調達するには、厳格な品質保証追跡が必要です。
現在の在庫を監査して、可能な限りヘッド タイプを統合します。標準化により、調達の複雑さが大幅に軽減されます。たとえば、多くのフリートは、No. 3 と No. 7 のヘッド形状のみを標準化することに成功しています。合計 SKU 数を減らすと注文が簡素化され、メンテナンス技術者が急いで間違ったプロファイルを取得するのを防ぎます。
ベンダーがハードウェアに明確な製造元のマークを付けて提供していることを確認する必要があります。グレード 8 コンポーネントには、これらの個別のマーキングが法的に義務付けられています。トレーサビリティにより、コンプライアンスを追跡し、責任を効果的に管理できます。マークのない合金ハードウェアは、多くの場合、偽造品または粗悪な金属を示しています。適切な工場識別スタンプのない高強度ファスナーは絶対に受け入れないでください。
ベンダー候補リストの評価チャート | |
評価基準 | 最小許容基準 |
|---|---|
材料認証 | グレード 8 合金組成を検証するミルテストレポートを提供します。 |
ヘッドスタイルの範囲 | No. 3 と No. 7 の両方のプロファイルを一貫してストックします。 |
トレーサビリティマーク | 認定書類に一致する製造業者のスタンプが表示されます。 |
製造工程 | 機械加工された代替品ではなく鍛造コンポーネントを明確に指定します。 |
正確なサイジングは、調達を成功させるための最初のステップにすぎません。重機には、正確な測定プロトコル、特定の材料グレード、完璧な設置の実行が求められます。頭の絶対的な上部からシャンクの底部までを測定する必要があります。機器固有の摩耗レベルに基づいて、No. 3 または No. 7 プロファイルを選択する必要があります。さらに、適切に鍛造および熱処理された材料を選択することで、堅牢な機械を絶え間ない故障のリスクから切り離します。
メンテナンスおよび調達チームは、ファスナーの早期故障による隠れたコストを完全に排除できます。これらの厳密な寸法と定格荷重に基づいて購入基準を標準化します。整備中は、使用済みのロック ナットをすべて直ちに廃棄してください。新しいハードウェアを挿入する前に、ワイヤー ブラッシング プロトコルを強制します。これらの基本的な手順を実行すると、シームレスな設置が保証され、構造のせん断が最小限に抑えられ、毎日の機器の稼働時間が最大化されます。
A: 「R」はリペアヘッドを示します。メーカーはこれらのヘッドをわずかに大きめに作っています。磨耗した皿穴や窪んだ皿穴にしっかりとフィットします。古い機器では、取り付け穴が大きくなっていることがよくあります。リペアヘッドを使用すると、ブレードの機能寿命が長くなります。高価な溶接修理を必要とせずにハードウェアをしっかりと固定します。
A: 初期のせん断は、ほとんどの場合、グレードの不一致または取り付けエラーを示しています。グレード 8 ではなくグレード 5 のハードウェアを使用している可能性があります。または、取り付け穴を掃除しなかった可能性があります。汚れがあると、皿頭が鋼材にぴったりと密着しなくなります。このギャップにより、重大なせん断応力が生じます。
A: いいえ。六角ボルトが座面の上に突き出ています。これにより、ブレード上の材料のスムーズな流れが妨げられます。露出したヘッドは即座に引っ掛かりポイントを生み出します。硬い障害物にぶつかると、荷物が損傷したり、ボルトが完全に破損したりする可能性があります。フラッシュプロファイルを維持する必要があります。
A: エンジニアリング標準では、耐久性の高いファスナーに特定の配合を使用しています。最小ねじ長さは 2D + 0.25 として計算されます。ボルトの直径を 2 倍します。次に、1/4 インチを追加します。この計算により、十分なねじのかみ合いが確保されます。ロックナットをしっかりと保持するのに十分な表面積を提供します。
